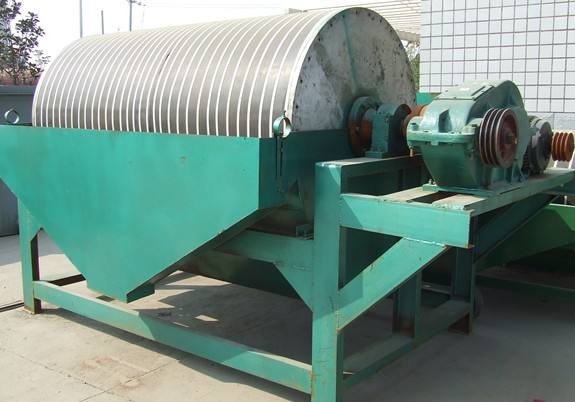

磁选机



磁选机是根据其磁场强度、磁系排列、筒体结构的不同，*用于磁铁矿分选、粗粒预选抛尾、过滤前浓缩、磁性加重剂回收、湿式强磁选给矿预选甲等石英砂等非金属矿物除铁提纯等。

磁选机适用于细粒度的磁铁矿、焙烧矿、钛铁矿、钢渣等物料的磁选。

磁选机按分选方式分为干式永磁磁选机与湿式永磁磁选机，按工作方式分为顺流型永磁磁选机、半逆流型永磁磁选机、逆流型永磁磁选机。

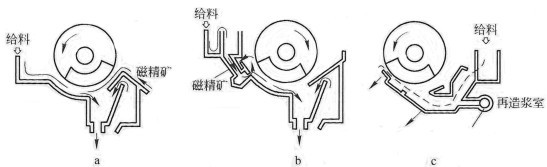

磁选机的槽体结构形式：a-顺流式；b-半逆流式；c-逆流式。



磁选机结构图如下（半逆流式）：





1、筒体；2、磁系；3、槽体；4、磁导板；5、支架；6、喷水管；7、给矿箱；8、卸矿水管；9、底板；10、磁偏角调整装置；11、支架。



磁选机由磁系、圆筒、分选槽、传动装置以及给料、排料各溢流装置组成。磁系排列和磁很 数量对分选结果有决定性影响。很 性沿周边方向交替。圆筒用来吸附和运送磁性颗粒并防止矿浆侵入磁系。圆筒及其端盖用非磁性、高电阻率和耐腐蚀材料制造。分选槽一般用奥氏体不锈钢制造，用橡胶或合成材料作内衬，以防止磨损。一般用齿轮电机或Y系列电机通过减速机驱动圆筒旋转。



磁选机技术参数：



型号

筒体尺寸

（直径×长度）

 （毫米）

筒体转速

（转/分）

磁场强度

（高斯）

产量

（吨/时）

动力

（千瓦）



重量

（吨）



CTB-69

600×900

40

1000-8000

8-15

1.1

0.78

CTB-612

600×1200

40

1000-8000

10-20

2.2

0.99

CTB-618

600×1800

40

1000-8000

15-30

2.2

1.33

CTB-712

750×1200

35

1000-8000

15-30

3

1.5

CTB-718

750×1800

35

1000-8000

20-45

3

2.1

CTB-918

900×1800

28

1000-8000

22-55

4

2.5

CTB-924

900×2400

28

1000-8000

35-70

4

2.5

CTB-1018

1050×1800

22

1000-8000

40-75

5.5

4

CTB-1021

1050×2100

22

1000-8000

45-88

5.5

4.5

CTB-1024

1050×2400

22

1000-8000

52-100

5.5

5

CTB-1030

1050×3000

19

1000-8000

65-125

7.5

5.8

CTB-1218

1200×1800

19

1000-8000

47-90

5.5

6.2

CTB-1224

1200×2400

19

1000-8000

20-100

5.5

6.2

CTB-1230

1200×3000

19

1000-8000

82-120

7.5

7.2

CTB-1530

1500×3000

14

1000-8000

90-170

11



CTB-1540

1500×4000

14

1000-8000

115-220

11
